Вертикальный токарный станок с ЧПУ или горизонтальный: какой вариант лучше подходит для обработки тяжелых деталей?

Выбор между вертикальным токарным станком с ЧПУ и горизонтальным токарным станком становится критически важным, когда масса и диаметр детали начинают влиять на риски обработки. При производстве тяжелых деталей компоновка станка влияет не только на занимаемую площадь. Она определяет надежность зажима, тепловое поведение, удаление стружки, способы загрузки и стабильность готовых допусков.

Именно поэтому такое сравнение важно при принятии решений об инвестициях в металлорежущее оборудование. Компоновка, хорошо подходящая для обработки валов среднего размера или выполнения обычных токарных операций, может оказаться недостаточно эффективной для крупных колец, клапанов, фланцев, колес или компонентов энергетического оборудования. Оптимальный вариант зависит от того, как сила тяжести взаимодействует с заготовкой на протяжении всего цикла обработки.

Почему ориентация станка влияет на результат

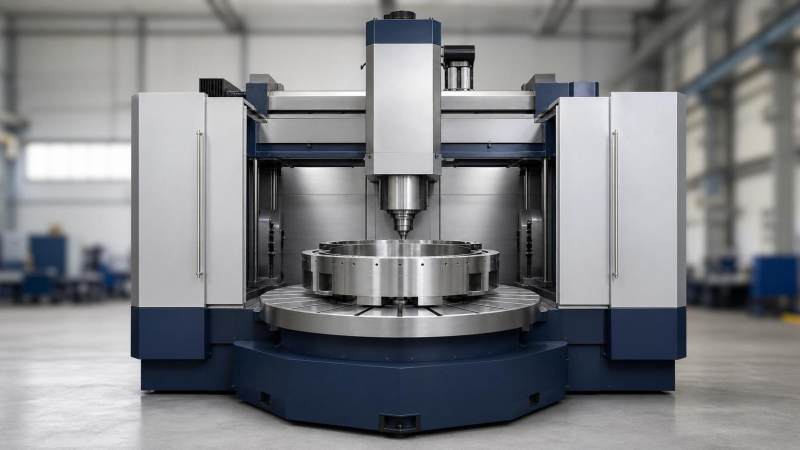

Вертикальный токарный станок с ЧПУ удерживает заготовку на горизонтальном столе, а ось шпинделя расположена вертикально. Деталь опирается на стол под действием собственного веса, что часто улучшает балансировку заготовок большого диаметра и значительной массы.

Горизонтальный токарный станок вращает деталь вокруг горизонтального шпинделя. Такая компоновка остается особенно эффективной для обработки длинных цилиндрических деталей, когда валы, ролики и трубчатые детали требуют опоры по всей длине.

Для тяжелых деталей ключевой вопрос прост: детали больше подходит опора снизу или опора вдоль ее оси? Это различие определяет все последующие аспекты выбора.

В каких случаях вертикальный токарный станок с ЧПУ обычно имеет преимущества

Вертикальный токарный станок с ЧПУ часто является более подходящим выбором для крупногабаритных, тяжелых и относительно коротких деталей. Сила тяжести помогает прижать деталь к столу, не позволяя ей отрываться от системы зажима.

Это особенно важно при обработке отливок или поковок с неравномерным распределением массы. Наладка становится более предсказуемой, а риск деформации из-за провисания снижается.

Типичные преимущества

• Лучшая опора для деталей большого диаметра с высокой нагрузкой на торцевую поверхность
• Более безопасная загрузка крупногабаритных деталей мостовыми кранами
• Повышенная стабильность при прерывистом резании тяжелых литых поверхностей
• Меньшая склонность к прогибу коротких широких деталей
• Более эффективное использование производственной площади при большой зоне обработки

На практике вертикальный токарный станок с ЧПУ часто используется для обработки тормозных барабанов, колец подшипников, корпусов турбин, ступиц колес, крупных фланцев и корпусов клапанов. Эти детали не только тяжелые. Их также сложно надежно закрепить в горизонтальном положении.

Когда горизонтальные токарные станки по-прежнему более целесообразны

Горизонтальные токарные станки остаются предпочтительным вариантом для длинных деталей, обрабатываемых вращением. Если длина заготовки является ключевым параметром, задняя бабка, люнеты и возможности обращения с прутком становятся более важными, чем загрузка на стол.

Они также хорошо подходят для производственных условий, где группы деталей имеют схожую геометрию валов. В таких случаях эффективность цикла может иметь большее значение, чем конструктивные преимущества вертикального токарного станка с ЧПУ.

Применения, для которых они подходят лучше

• Длинные оси, шпиндели, ролики и гидравлические штоки
• Детали, требующие опоры между центрами
• Работы с частым точением и нарезанием резьбы на валах
• Производственные участки, уже построенные вокруг горизонтального потока автоматизации

Речь не идет о том, что горизонтальные токарные станки менее прочные. Они просто оптимизированы для решения другой механической задачи. Сама по себе большая масса не делает вертикальный токарный станок с ЧПУ автоматически предпочтительным, если деталь длинная и тонкая.

Факторы оценки обработки тяжелых деталей, требующие особого внимания

Ориентацию станка следует оценивать с учетом реальных условий резания, а не только чертежа детали. Несколько факторов обычно отделяют обоснованное решение от дорогостоящего несоответствия оборудования.

Это сравнение становится более полезным при учете данных о материале, состояния заготовки, ожидаемого припуска и размерной цепи допусков. Вертикальный токарный станок с ЧПУ может выглядеть идеальным только с точки зрения габаритов, однако доступ инструмента или последовательность выполнения нескольких операций все же способны изменить результат.

Актуальные отраслевые проблемы, лежащие в основе сравнения

Механическая обработка для тяжелой промышленности сталкивается с необходимостью сокращать сроки поставки и повышать требования к качеству. Брак дорогостоящей отливки обходится значительно дороже, чем потеря времени при обработке небольшой токарной детали.

Одновременно крупные заготовки все чаще используются в ветроэнергетике, горнодобывающей промышленности, железнодорожном машиностроении, судостроении и энергетике. Эти отрасли заставляют покупателей станков уделять основное внимание жесткости, повторяемости и безопасной обработке деталей, а не только заявленной частоте вращения шпинделя.

Именно поэтому вертикальный токарный станок с ЧПУ привлекает все больше внимания. Он хорошо соответствует необходимости контролировать массу детали, а не только скорость съема металла.

Как принимать решение в реальных проектах

Наиболее надежный подход заключается в оценке станка по основной группе деталей, а не по отдельным исключениям. Предприятие, которое в основном обрабатывает широкие тяжелые корпуса, не должно выбирать оборудование с учетом лишь нескольких операций обработки валов.

Полезные вопросы при принятии решения

• Деталь тяжелая из-за большого диаметра или из-за большой длины?
• Поможет ли сила тяжести при установке или создаст проблемы с выравниванием?
• Требуется ли часто загружать детали краном?
• Часто ли встречаются прерывистое резание и дисбаланс?
• Что важнее: максимальный диаметр обработки или опора между центрами?
• Позволит ли выбранная компоновка упростить контроль и выполнение вторичных операций?

Для многих программ обработки тяжелых деталей вертикальный токарный станок с ЧПУ является более рациональным решением, поскольку снижает нагрузку при наладке и обеспечивает лучший контроль массы детали. Для длинных вращающихся деталей горизонтальные модели остаются более естественной платформой.

Практический следующий шаг

Наиболее обоснованное решение обычно принимается после классификации фактических деталей по диаметру, длине, массе и способу загрузки с последующим сопоставлением этих параметров с конструкцией станка. Такой процесс быстро показывает, является ли вертикальный токарный станок с ЧПУ стратегически подходящим решением или лишь специализированным дополнением.

Вместо общего сравнения компоновок сформируйте перечень оборудования на основе наиболее тяжелых регулярно обрабатываемых деталей, ожидаемых допусков и ограничений по обращению с ними. Правильным будет тот станок, который обеспечивает стабильность тяжелых деталей от загрузки до последнего прохода.
