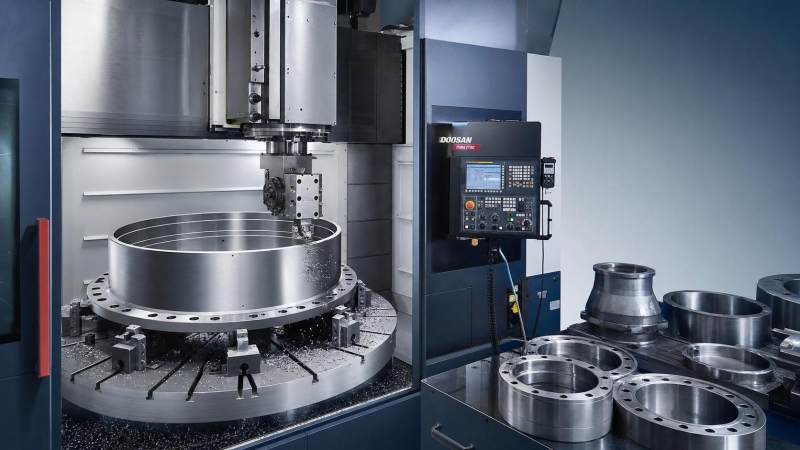

Преимущества вертикального токарного станка с ЧПУ для обработки клапанов, фланцев и колец

Для корпусов клапанов, фланцев и колец способ обработки влияет не только на продолжительность цикла. Он также определяет стабильность размеров, качество поверхности и безопасность обращения с заготовкой. Во многих задачах тяжёлого точения вертикальный токарный станок с ЧПУ выгодно отличается тем, что заготовка естественным образом располагается на столе, а не удерживается против действия силы тяжести. Это конструктивное отличие имеет значение, когда детали имеют большие размеры, значительную толщину и требуют особенно надёжного закрепления.

Почему вертикальная компоновка имеет значение

Вертикальный токарный станок с ЧПУ размещает шпиндель и режущую систему вокруг вертикально установленного рабочего стола. Заготовка опирается снизу, что снижает риск её провисания при установке.

Это особенно полезно для круглых компонентов большого диаметра и значительной массы. Клапаны, фланцы и кольца часто относятся к этой категории, даже если толщина их стенок различается.

По сравнению со многими вариантами горизонтального точения вертикальная компоновка может упростить загрузку, улучшить балансировку и сделать поведение системы закрепления более предсказуемым. Эти преимущества становятся ещё более важными с увеличением размеров детали.

Оптимальное решение для заготовок, чувствительных к воздействию силы тяжести

Большие кольца и фланцы могут немного деформироваться при неравномерной опоре. На вертикальном токарном станке с ЧПУ стол непосредственно воспринимает массу детали, что помогает сохранять круглость и точность обработки торцевых поверхностей.

Для деталей клапанов, где уплотнительные поверхности и концентричные элементы должны быть точно совмещены, такая стабильность может сократить объём последующей корректирующей обработки.

На чём сосредоточено внимание отрасли

Текущие приоритеты связаны не только с производительностью. Производственные предприятия также уделяют пристальное внимание повторяемости, надёжности наладки и возможности обрабатывать более широкие семейства деталей без постоянной смены приспособлений.

Вертикальный токарный станок с ЧПУ поддерживает эти приоритеты, поскольку часто лучше подходит для тяжёлых компонентов с большими диаметрами торцевых поверхностей, болтовыми окружностями, канавками и ступенчатыми внутренними профилями.

Ещё один важный момент — управление стружкой. При точении стружка на вертикальном станке обычно отводится вниз более естественным образом. Это может повысить стабильность резания и уменьшить скопление стружки вокруг детали.

Преимущества обработки клапанов

Компоненты клапанов часто требуют сочетания наружного точения, внутреннего растачивания, торцевания, прорезания канавок и прецизионной обработки, связанной с седлом. Вертикальный токарный станок с ЧПУ позволяет выполнять эти операции в стабильной и контролируемой последовательности.

Это особенно ценно при обработке корпусов клапанов, крышек и седловых колец, для которых требуется концентричность между внутренними и наружными элементами. Меньшее количество операций переустановки обычно означает меньше возможностей для нарушения соосности.

В реальном производстве преимущество часто носит практический, а не теоретический характер. Более надёжная опора при точении помогает поддерживать стабильность допусков в разных партиях, особенно при обработке крупных литых или кованых деталей.

Целостность поверхности и эффективность уплотнения

Многие детали клапанов зависят от чистоты уплотнительных поверхностей. Стабильное резание, надёжный отвод стружки и снижение вибраций могут способствовать повышению качества поверхности и уменьшению объёма финишной обработки.

Почему фланцы и кольца являются подходящими заготовками

Фланцы и кольца естественным образом подходят для вертикального точения благодаря своей форме. Они круглые, часто широкие и иногда значительно тяжелее, чем могут показаться на первый взгляд.

Вертикальный токарный станок с ЧПУ облегчает обработку торцевых поверхностей, внутренних и наружных диаметров, выемок и канавок, а также подготовку к последующему сверлению по заданной схеме расположения отверстий.

Для крупных фланцев частыми проблемами являются плоскостность и торцевое биение. Для колец решающими факторами часто выступают концентричность и круглость. Вертикальная опора помогает решать обе задачи непосредственно на станке.

• Большие наружные диаметры при относительно небольшой высоте
• Большая масса заготовки по отношению к толщине стенки
• Необходимость стабильного торцевания и растачивания
• Потребность в сокращении количества факторов наладки между деталями разных размеров

Как оценить соответствие реальному плану обработки

Выбор вертикального токарного станка с ЧПУ следует начинать с заготовки, а не с рекламного проспекта станка. Диаметр, высота, масса, состояние материала и совокупность допусков — всё это влияет на то, даст ли вертикальное точение измеримое преимущество.

Также полезно рассмотреть весь маршрут обработки. Если деталь требует выполнения нескольких токарных операций за одну установку, вертикальная наладка может сократить перемещения и повысить стабильность базирования.

Что следует проверить

• Максимальный диаметр обработки и допустимая нагрузка на стол с учётом текущих и будущих размеров деталей
• Необходимый крутящий момент для черновой обработки кованых или литых материалов
• Жёсткость ползуна и доступ инструмента к глубоким внутренним элементам
• Стратегия закрепления тонких колец или клапанных деталей неправильной формы
• Управление стружкой и подача охлаждающей жидкости при длительных циклах резания
• Требования к измерению торцевого биения, круглости и концентричности

Как правило, наиболее убедительное обоснование возникает там, где одновременно увеличиваются диаметр и масса детали. В таких условиях конструктивная логика применения вертикального токарного станка с ЧПУ становится более очевидной.

Практический следующий шаг

При сравнении вариантов обработки клапанов, фланцев и колец полезно подробно проанализировать одно репрезентативное семейство деталей. Следует учесть диапазон размеров, приоритетные допуски, тип материала и текущие сложности наладки.

После этого можно оценить, улучшает ли вертикальный токарный станок с ЧПУ стабильность закрепления, снижает ли риски при перемещении и сокращает ли путь до получения готовой геометрии. Такое сравнение обычно даёт более ясный ответ, чем общий лист технических характеристик.

Для многих тяжёлых деталей круглой формы ценность вертикального токарного станка с ЧПУ очевидна: более надёжная опора, более стабильная обработка и процесс, хорошо соответствующий требованиям промышленных допусков.
